近幾年來3D打印機潮流的興起讓不少3D打印機發燒友蠢蠢欲動，都希望能入手一臺完全屬于自己的3D打印機。然而市場上品牌型3D打印機價格卻不低，少則五六千，多則好幾萬，讓眾多普通玩家望而卻步不敢下手。

　　3D打印機固然好玩但是大家是否知道無需購買，3D打印機還可以自己DIY，而且花的錢很少，如果是老司機的話自己還能整出來一臺性能超牛的3D打印機來，不過這需要相當豐富的3D打印機相關知識才玩的轉。今天創想三維小編就教一教大家怎樣DIY一臺價格即低廉性能又超OK的3D打印機。

　　說起DIY 3D打印機，要學習的東西還真是不少，涉及到機械、電子、軟件等多門學科，而且還要學會如何避“坑”.......

　　入3D打印的坑最好還是有人帶，如果沒有，自己就得多上點心學習了，創想三維給大家準備了一些DIY 3D打印機的小知識點，希望能幫到你。

　　▼

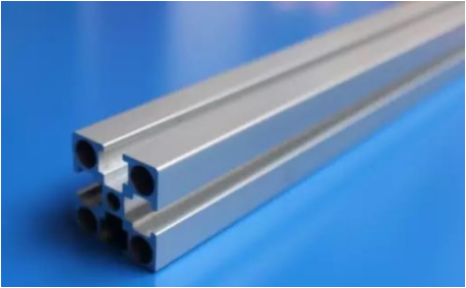

　　型材的選購

　　常見型材、角碼和型材螺母有歐標和國標兩種標準。選用時建議使用歐標大壁厚型材，并配用國標角碼。螺釘一般選用 M5， 有些小白不知道怎么區分螺釘，下面我們以 M3*8 螺釘為例介紹下。

　　M3 * 8 螺釘中：

　　3——螺釘直徑

　　8——螺釘螺紋長度

　　那么M5 * 8螺釘，即為直徑為 5，螺紋長度為 8 的螺釘。

　　▼

　　歐標型材個人感覺更美觀，國標角碼方便預裝型材螺母，大螺釘鎖緊力更大，同時內六角扳手也更大， 不容易造成扳手和六角滑脫。

　　一般 300*300 以下的機器用 20 型材、 300*500 選 30 型材、 500*500 以上選 40型材(20 型材即型材橫截面尺寸)。

　　▼

　　主板的選擇

　　淘寶主板目前有很多種， 新手小白建議選用 MEGA2560 + RAMPS1.4 + LCD 12864

　　套件購買。

　　該套主板和顯示具有最大程度的性價比， 且并非一體板， 方便損壞后的更換和維修。 這套主板常見的問題是某些低價 2560 板存在端口不穩定的問題。 不建議購買廉價板子， 本身這套也不算貴。

　　Ramps 為擴展板， 主要為接線， 此板常見問題為接線不注意造成的局部端子燒壞， 忘記插驅動跳線帽， 引腳變形需調整等一些安裝問題。

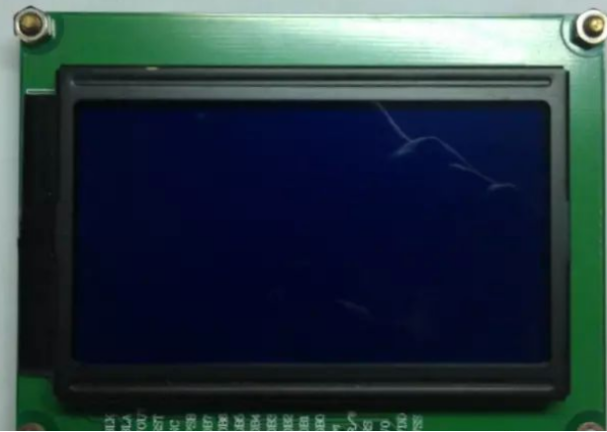

　　LCD 12864 顯示可刷中文屏， 方便大家操作。推薦這款板子最主要是因為這款板子支持多種插頭， 也方便調整電機轉向。

　　▼

　　如果電機轉向相反， 板子斷電直接把插頭拔掉反插就可以了。 比較適合初期對固

　　件和電機比較陌生的小白。

　　固件的燒錄

　　固件燒錄步驟網上有許多教程， marlin 固件解釋網上也比較多， 這里不再贅述， 有需要的朋友請自行百度查找。

　　步進脈沖數的計算

　　1) 同步帶傳動

　　一般大家裝機都是用 2GT 同步輪裝機， 這里我們就以 2GT-6 20 齒數同步輪， 常用電機步距角度 1.8° 、 驅動細分?jǐn)?shù) 16 為例：

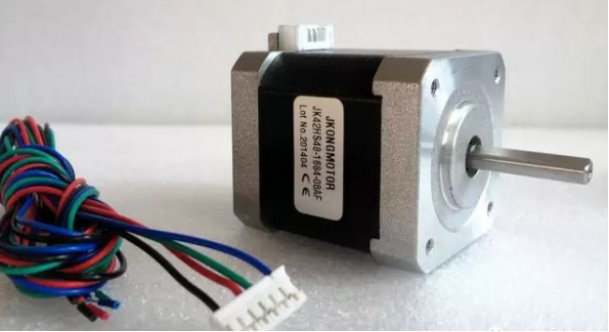

　　步距角： 電機每接受一個信號， 所轉過的角度。

　　驅動細分： 就是將每次轉動的角度再細分的次數。

　　▼

　　2GT-6 20 同步輪中：

　　2GT——種類

　　6——所配皮帶寬度

　　20——同步輪齒數

　　2GT 同步輪齒距為 2， 周長 = 齒距 * 齒數 = 2 * 20 = 40

　　脈沖數 = 360° / 步距角 * 16 / 周長 = 360° / 1.8 * 16 / 40

　　▼

　　由于一般驅動細分默認 16 細分， 選用電機一般也是 1.8° ， 所以前面常數部分為 3200， 則可得簡化：

　　脈沖數 = 3200 / 周長

　　此例脈沖數為 80。

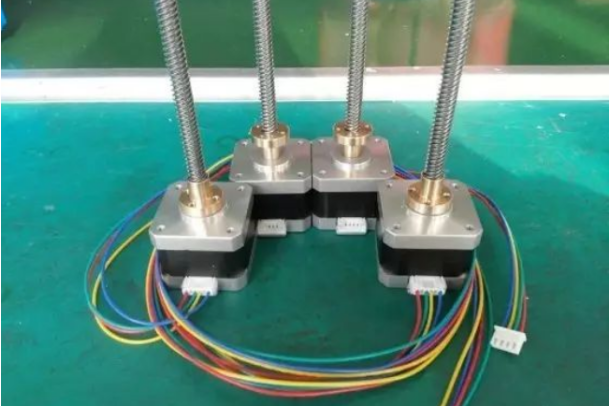

　　2) 絲桿傳動

　　一般均為 Z 軸傳動， 用到的通常為 T802、 T804、 T808 等。

　　T——梯形絲桿

　　8——絲桿直徑

　　02/04/08——絲桿導程

　　絲桿導程=絲桿頭數*螺距

　　T 桿螺距為 2， 所以 T802： 單頭螺距為 2， 導程為 2 的梯形絲桿。

　　T804： 雙頭螺距為 2， 導程為 4 的梯形絲桿。

　　T808： 四頭螺距為 2， 導程為 8 的梯形絲桿。

　　同樣我們以電機步距角度 1.8° 、 驅動細分?jǐn)?shù) 16， 梯形絲桿 T808 為例：

　　脈沖數 = 360° / 1.8° * 16 / 導程 = 3200 / 8 = 400

　　▼

　　滾軸絲桿計算與此相同， 大家只需要搞清導程就可以了， 這里不在舉例。

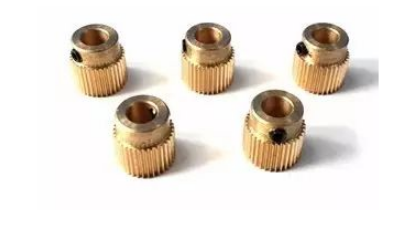

　　3) 擠出齒輪脈沖數計算

　　以減速比為 3， 步距角 1.8°，16 細分的電機， 擠出齒輪直徑 11mm 為例：

　　脈沖數 = 360 /1.8 * 16 / 擠出輪周長 * 減速比 = 3200 /( 3.14 * 11) * 3 =277.9

　　▼

　　看到這么多公式，你是不是也懵逼了......反正我是，先收藏了留著用吧!
