產品詳細介紹TDR100滑坡、變形監測系統
時域反射測試技術（Time Domain Reflectometry）簡稱TDR，一種對反射波進行分析的遙控測量技術。通過對反射波的分析可以了解物體形態特征和確定的空間位置。早在三十年代，美國開始運用時域反射來檢測通訊電纜的通斷情況。八十年代初，國外的研究人員開始將TDR技術運用于地質學的研究。
測量原理：

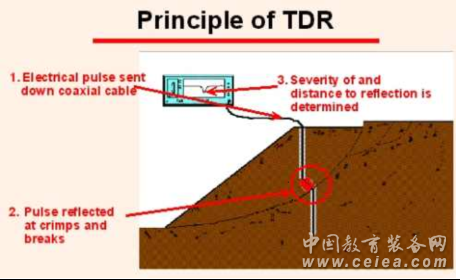

電磁波在同軸電纜中傳播的過程中，如果同軸電纜受到擠壓，拉長，斷裂時，阻抗會發生明顯的變化，當電磁波在阻抗發生變化的部位會產生反射波，通過分析入射波與反射波的時間和強度就可以判斷整條同軸電纜的狀態。
如圖
應用領域：
山體滑坡監測
礦洞頂表冒落監測
公路路基變形監測
主要技術指標
最長探測距離 2000米
時間分辨率 12.2ps
測量點數 一次探測2048點
供電 12V
操作溫度 -40°to +55°C
功耗 270mA@測量
20mA@休眠
2mA@等待
系統配置：
TDR100時域反射系統是由TDR100時域反射計，CR系列數據采集器、TDR探頭、SDM8X50系列多路連接器、供電、通訊等組成。一個SDM系統擴展板可接8條探測同軸線纜。 |
|
