產品型號：08拉曼光纖放大器
產品代碼：1
產品價格：0
產品編碼：1
計量單位：個
折 扣 率： 0
最后更新：2018-09-30
關 注 度：3770
生產企業：四川梓冠光電科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹Beogold 的光纖拉曼放大器可用于超長距離光傳輸系統與密集型波分復用（DWDM）光傳輸系統的光信號放
大，增加傳輸距離。
模塊采用多泵浦激光器合波技術，通過不同類型泵浦激光器的組合以及光纖類型的匹配，實現 C 波段范圍內增益平坦、低噪聲光信號放大。出于激光安全考慮，拉曼放大器設計了自動泵浦激光器關閉功能，可根據不同類型的事件，如斷纖、線路老化等，自動關閉激光器輸出，以保障人身安全。模塊內置驅動電路與邏輯控制電路，對泵浦激光器溫度、模塊溫度等關鍵信息實時監測。模塊可通過上位機遠程配置工作。全部狀態參量與配置信息可由上位機端主控軟件進行靈活的調整與監控。模塊出廠預設狀態參數依據具體訂貨型號或客戶要求提供默認配置，可提供模塊式, 臺式以及機架式多種外形結構尺寸的產品，以滿足客戶的不同應用需求。
2.特征
輸出光功率高可靠性和穩定性高
溫度適應性好:-20~60℃
模塊式，臺式，機架式結構可選光學信噪比提升
3. 應用
分布式拉曼放大應用分布式光纖傳感
長距離光纖通信無中繼鏈路40G，100G 高速光纖通信系統
4.光學性能指標
參數 單位 最小值 典型值 最大值
泵浦工作波長范圍 nm 1425 - 1495
泵浦輸出功率 mW 300 500 700
拉曼增益 dB 6 12 17
偏振模式色散 ps - - 0.5
偏振相關增益 dB - - 0.5
工作溫度范圍 ℃ -20 - +60
儲存溫度范圍 ℃ -40 - +70
相對濕度 % 5 - 90
5.機械結構
結構類型 參數 規格 單位 備注

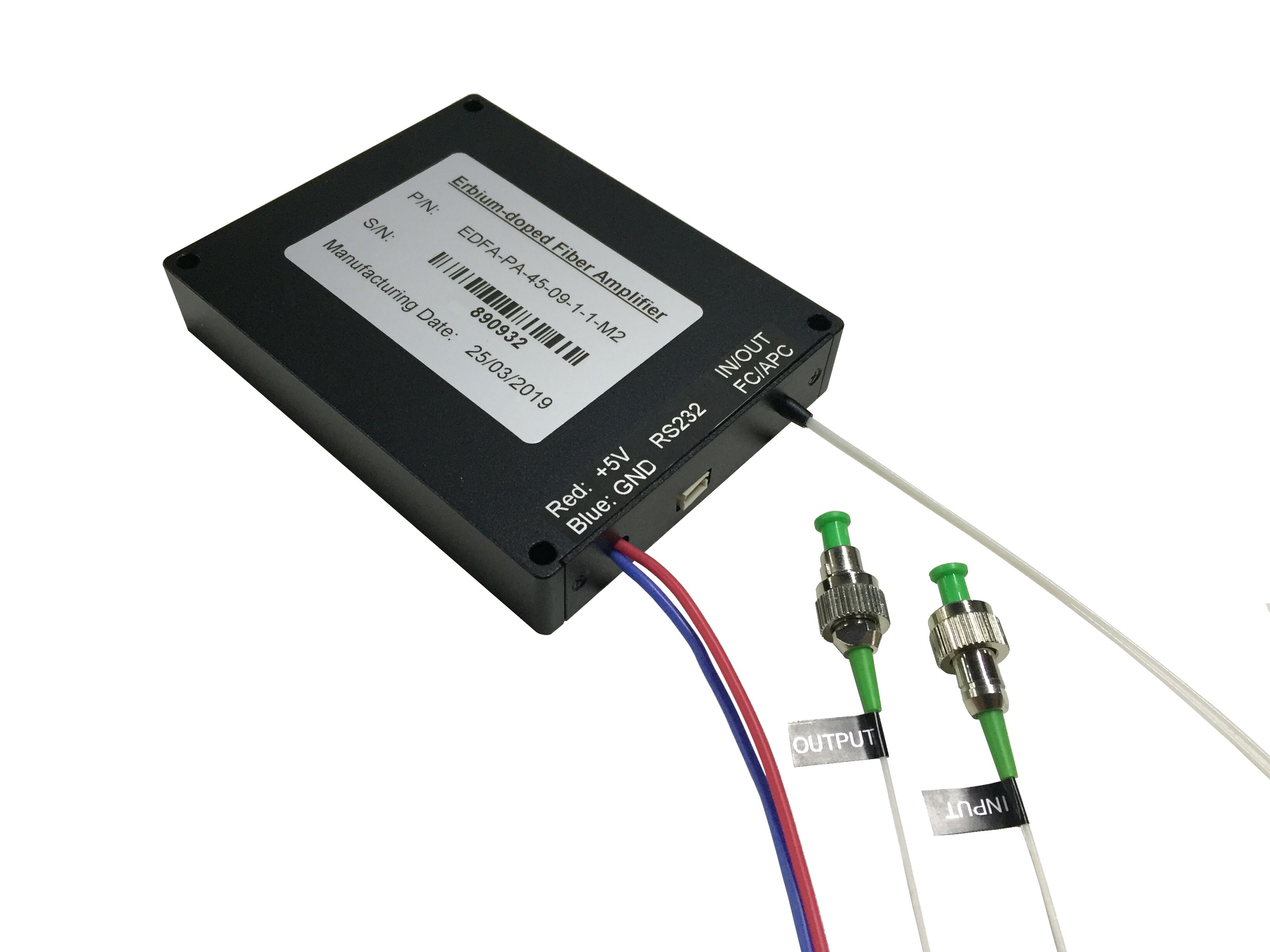

結構尺寸 150x125x30.5 mm 尺寸可定制
模塊式 供電接口類型 DC +5V/GND 雙線 典型
輸出尾纖類型 SM 可定制
產品介紹
通信接口類型 RS232 串口 可定制
結構尺寸 260.6x162.8x76 mm
臺式 供電接口類型 N-L-C AC220V 供電接口
輸出光學接口 FC/APC 型連接器 可定制
通信接口類型 網口（RJ45）或者 Console
散熱風扇 1 PCS
結構尺寸 1U(19 寸)
機架式 供電接口類型 3Pin D 型-48V DC 和 N-L-C
AC220V 供電接口
輸出光學接口 FC/APC 型連接器 可定制
通信接口類型 網口（RJ45）或者 D 型 RS232
散熱風扇 4 PCS
6.電性能特性
結構類型 參數 規格 單位 備注
模塊式 供電電壓 DC +5V/GND
電功耗 <30 W 常溫下
臺式 供電電壓 AC 220V
電功耗 <50 W 常溫下
機架式 供電電壓 AC 220V 或 DC48V
電功耗 <50 W 常溫下
7.通信類型
結構類型 參數 規格
通信接口 26Pin 2.00 間距串口
模塊式 協議 RS232
通信用戶界面 可讀取或者設定輸出光功率
通信接口 網口（RJ45）或者 Console
臺式 協議 RS232
通信用戶界面 GUI
通信接口 Ethernet 或者 RS232
機架式 協議 SNMP 或 RS232
通信用戶界面 GUI |
|
