產品詳細介紹1 產品概述

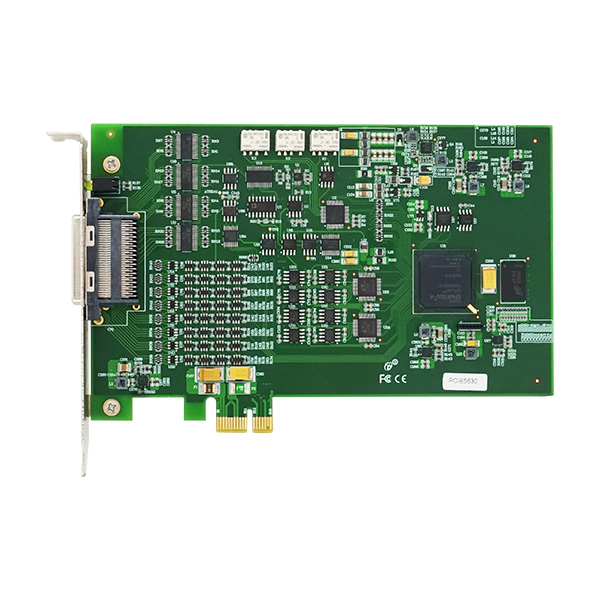

產品型號 PCIe5630
產品系列 數據采集卡
總線類型 PCIe總線
操作系統 XP、Win7
板卡尺寸 167.67mm(長) * 111.15mm(寬)
2 AD模擬量輸入
ADC分辨率 16位(Bit)
輸入通道 64路單端、32路差分
輸入量程 ±10V、±5V、±2.5V、0～10V 、0～5V
采樣方式 異步采樣
過壓保護 ±12V
校準方式 軟件自動校準
采樣率 單通道：最大采樣頻率為500 KSps
多通道：各通道最大采樣頻率=500 KSps / 設置的采樣通道總數
存儲器深度 16K字（點）FIFO存儲器
采樣模式 按需單點采樣、有限點采樣、連續采樣
觸發源 軟件強制觸發、模擬觸發、數字觸發
觸發方向 下降沿觸發、上升沿觸發、變化觸發
觸發源輸入范圍 ATR輸入范圍 ±10V
DTR輸入范圍 標準TTL電平
輸入阻抗 10MΩ
程控增益 1倍、2倍、4倍、8倍
時鐘源 內時鐘、外時鐘
外時鐘輸入范圍 <= 500KHz，TTL電平信號
3 輸出通道 4路
轉換精度 16位
采樣方式 同步輸出
輸出量程 0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V
轉換速率 單通道最高1MSps，多通道最高500KSps
存儲器深度 16K字（點）FIFO存儲器
采樣模式 按需單點采樣、有限點采樣、連續采樣
觸發源 軟件強制觸發、模擬觸發、數字觸發
觸發方向 下降沿觸發、上升沿觸發、變化觸發
觸發源輸入范圍 ATR輸入范圍 ±10V
DTR輸入范圍 標準TTL電平
時鐘源 內時鐘、外時鐘
4 DIO數字量輸入輸出/PFI功能可編程數字信號
通道數 共32路
8路靜態DIO（P0.<0..7>），
24路PFI（PFI<0..7>/P1，PFI<8..15>/P2，PFI<16..23>/P3）
電氣標準 TTL兼容
方向控制 可獨立配置為輸入或輸出
默認上電狀態 輸入
輸入邏輯電平 高電平 最大電壓 5V
最小電壓 2V
低電平 最大電壓 0.8V
最小電壓 0V
輸出邏輯電平 高電平 最大電壓 5V
最小電壓 3.8V
低電平 最大電壓 0.44V
最小電壓 0V
最大輸入范圍 0～5V
下拉電阻 10 KΩ
單通道驅動能力 ±24mA
過壓保護 5V
5 計數器
通道數 2路
分辨率 32 位
電氣標準 TTL兼容
輸入輸出
邏輯電平 高電平 最大 5V
最小 3.8V
低電平 最大 0.44V
最小 0V
6 板卡功耗
電壓 典型值（mA) 最大值（mA)
+3.3V 550 600
+5V 380 1A(所有DO滿載輸出)
|
|
