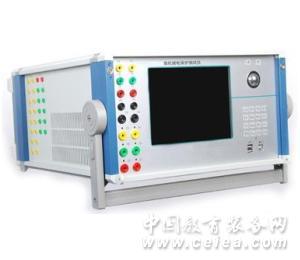

NRIJB-1200A微機繼電保護測試儀
|
 |
產品型號：NRIJB-1200A微機繼電保護測試儀
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2013-11-29
關 注 度：2349
生產企業：武漢南瑞國電實業有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹產品簡介
1、NRJB-1200A微機繼電保護測試系統(6相工控機型) 本裝置采用高性能工控機作為控制微機，直接運行Window操作系統。
2、試驗的全過程及試驗結果均在液晶顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。
3、微機繼電保護測試儀對測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，應用最新技術成 果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。NRIJB-1200微機繼電保護測試儀(6相工控機型)參照了原電力部頒發的《微機繼電保護 試驗裝置技術條件》的基礎上，認真總結前幾代產品的開發、生產經驗，并采用現代最新數字技術、高精密電子器件、微機系統及新線路、新結構研制而出。可獨立 完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現 場。
產品別名
微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、繼保校驗儀、六相繼保校驗儀、繼保儀、六相繼保測試儀、六相繼電保護校驗儀
產品特性
1. 輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。
2. 高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
3. 輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
4. 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進 技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
5. 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
6. 設有一路獨立110V 及 220V專用可調直流電源輸出，方便現場檢驗使用。
7. 新一代NRIJB-1200測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。
8. 提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等。
9. 可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等；
10. 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
產品參數
流電流輸出:
六相電流輸出時每相輸出 0～30A 輸出精度：＜0.2級
三相電流輸出時每相輸出 0～60A
六相并聯電流輸出 0～180A
相電流長時間允許工作值 10A
相電流最大輸出功率 80VA
六相并聯電流最大輸出時允許工作時間 10s
頻率范圍 0～1000Hz
諧波次數(基波) 0～20次
直流電流輸出:
電流輸出 0～±10A/每相，0～±60A/6并 輸出精度：＜0.5級
最大輸出負載電壓 18V
交流電壓輸出: 相電壓輸出 0～120V 輸出精度：＜0.2級
線電壓輸出 0～240V
相電壓/線電壓輸出功率 80VA/100VA
頻率范圍 20～1000Hz
諧波次數(基波) 1～20次
直流電壓輸出: 相電壓輸出幅值 0～±160V 輸出精度：＜0.5級
線電壓輸出幅值 0～±320V
相電壓/線電壓輸出功率 70VA/140VA
開關量輸入:
通 道 數 10對
輸入方式 空接點：1～20mA，24V
電位接點接入：“0”：0～＋6V；“1”：＋11V～＋250V
開關量輸出: 通 道 數 8對
輸出方式 DC：220V/0.2A；AC：220V/0.5A
時間測量: 0.1ms～9999s 測量精度：＜0.1ms
尺 寸: 480×360×200mm3
重 量: 20kg
電 源: AC 220V±10% 50Hz±10% 10A
環境溫度: －10℃～＋50℃
產品特點
1、裝置具有過壓、過流、零位啟動、系統失諧(閃落)等保護功能，過壓過流保護值可以根據用戶需要整定 試品閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析
2、整個裝置單件重量很輕，最大不超過40kg，便于現場使用
3、裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度 工作模式為：全自動模式、手動模式、自動調諧手動升壓模式
4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化
產品最新詳細參數資料：http://www.whhwdq.com/212/index.aspx |
|
