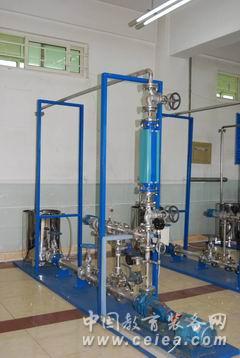

產品詳細介紹江蘇昌輝GLSX-A管路拆裝實訓裝置系統
一、 系統組成與特點
系統主要由容器、泵、管道、閥門、儀表、拆裝工具、試壓設備、工作臺、工具材料貨架、工具箱等構成，不僅鍛煉化工設備的管路拆裝能力，還實訓化工自動化儀表的安裝、泵體的安裝等。主要特點如下：
1)能夠訓練學生拆卸和組裝化工生產常見的管路、管件等。
2)便于考察學生選擇配件能力、拆裝能力、裝置運行情況、完成任務情況等，有相應的判斷標準及方法。
3)整套系統能夠實現“教、學、做、訓、考”一體化。
4)提供足夠的備選配件、拆裝工具、檢驗運行的設備等。
5)將流體輸送及管路拆裝有機結合，配合泵閥、塔器拆裝鍛煉化工總控及化工設備維修工的基本動手維修及操作能力。
6)經常拆裝的部件堅實、耐用，便于學生長期使用，并能提供更新設備。
二、系統功能及訓練目標
1)鍛煉學生識讀流程圖，了解工藝。
2)能根據提供的流程圖，準確填寫安裝管線所需管道、管件、閥門、儀表等的規格型號及數量的材料清單。
3)能按照材料清單正確領取所需材料。
4)能準確列出組裝管線所需的工具和易耗品等零件清單并正確領取工具和易耗品。
5)能進行管線的組裝、試壓、拆除。
6)能做到管路拆裝過程中的安全規范。
三、系統實訓內容
(一)管路組裝
1)管口螺紋的加工以及板牙的使用。
2)對照管路示意圖進行管路安裝，安裝中要保證橫平豎直，水平偏差不大于15mm、垂直偏差不大于10 mm。
3)法蘭與螺紋的接合時每對法蘭的平行度、同心度要符合要求。螺紋接合時生料帶纏繞方向要正確，厚度要合適，螺紋與管件咬和合時要對準、對正，擰緊用力要適中。
4)閥門的安裝：閥門安裝前要將內部清理干凈，關閉好再進行安裝，對有方向性的閥門要與介質流向吻合，安裝好的閥門手輪位置要便于操作。
5)流量計和壓力表及過濾器的安裝：按具體安裝要求進行，要注意流向，有刻度的位置要便于讀數。
(二)水壓實驗：會使用手搖式試壓泵，能按要求的試壓程序完成試壓操作。在規定的壓強下和規定的時間內管路所有接口沒有滲漏現象。
(三)管路拆卸：能按順序進行，一般是從上到下，先儀表后閥門，拆卸過程中不得損壞管件和儀表。拆下的管子、管件、閥門和儀表要歸類放好。
|
|
